(отрывки из книги П. В. Степанова)
Историческая справка: инженер П. В. Степанов — видный специалист по печному делу второй половины XIX века. Соавтор известной системы "Степанова‑Браббе". В соавторстве с С. Б. Лукашевичем написал книгу «Устройство комнатных печей» (1883–1887 гг.)
Лежанки в настоящее время почти вовсе вышли из употребления, и если где встречаются, то как остаток былого помещичьего быта, иногда в старинных домах купцов и зажиточных крестьян. Современное поколение техников почти не знакомо с ними, так как даже устройство их не помещается ни в одном учебнике; между тем в старину лежанки играли немаловажную роль и устраивались преимущественно в детских комнатах.
Деды и отцы наши небезосновательно находили их полезными и были правы, хотя и не были знакомы со всеми тонкостями современной науки. Рассматривая их с технической стороны, можно недоумевать, почему настоящее поколение считает их слишком устарелыми и не заслуживающими внимания: в старину вовсе не ошибались, отдавая им даже предпочтение даже и перед голландскими печами, особенно в детских. И, действительно, если лежанку рассматривать как нагревательный прибор, то она будет лучше голландской печи, так, например, длинная горизонтальная топка прекрасно передаст теплоту нижним слоям комнатного воздуха, и такая постановка в нашем климате и, в особенности, в одноэтажных домах она вполне рациональна; затем в домашнем обиходе, она весьма полезна в каком угодно семействе, служа единственным местом, где без опасения простуды можно вымыть больного ребенка, положить и согреть больного человека, высушить детское белье и пр.

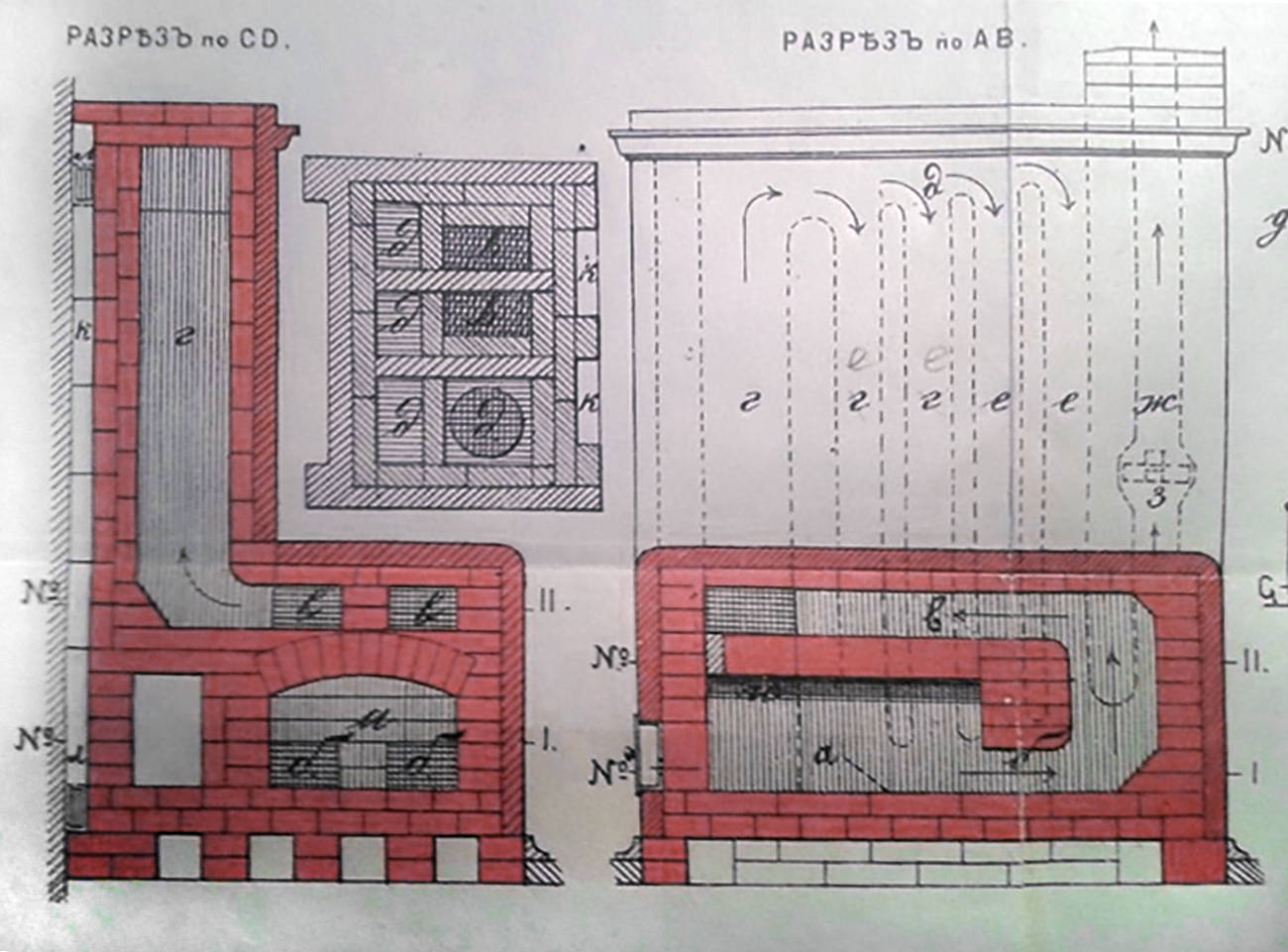

ОПИСАНИЕ ЧЕРТЕЖА
Из прилагаемого рисунка видно, что я предлагаю такую же лежанку, какая существовала сотни лет тому назад, с некоторыми дополнениями, которые я нахожу полезными.
Во времена моего архитекторства, мне пришлось разобрать голландскую лежанку в бывшем дворце известного сподвижника Петра I, князя Меньшикова (ныне 1-ый кадетский корпус). /.../
Предполагая, что отопление будет производиться дровами (в случае топки торфом или каменным углем, необходимо поставить решетку или колосник с поддувалом), топка А сделана с глухим подом; для прохода дыма в конце топки расположены два отверстия б, б, через которые дым поднимается вверх, проходит над топкою сверх свода, двумя каналами в, в, далее переходит в щит (разрез CD), поднимается одним каналом г вверх. Проходить по общему горизонтальному каналу д, из которого одновременно спускается в четыре канала е, внизу (см. разрез АВ пунктир), собирается в общем нижнем канале, а из этого последнего переходит в дымовую трубу ж.
Таким образом, хотя в щите пять каналов, но дым делает всего два оборота, один вверх, а другой вниз: такое распределение дыма дает возможность равномерно нагревать всю поверхность щита, не затрудняя вместе с тем течение дыма по оборотам. В трубу ж ставится вьюшка з, диаметром не менее 4,5--5 вершков, или чугунная задвижка. Задвижки во многих случаях я предпочитаю вьюшкам, так как при задвижке имеется полная возможность, по мере сгорания топлива постепенно прикрывать отверстия дымовой трубы, вследствие этого удерживать в печи больше жара и экономить топливо, но это желательно делать самому, на прислугу же плохая надежда...
После окончания топки, когда задвижка или вьюшка будут закрыты, откройте при вьюшке трубные дверцы, а при задвижке вытяжные на манер хлопушки , какие-нибудь даже простые дверцы, и у вас через нагретую трубу будет отличная вытяжка испорченного воздуха.
При топке дровами нет ни малейшей надобности ни в колосниках, ни в решетках, ни в каких патентованных дверцах, так как дрова, даже полусухие, прекрасно горят, откуда бы ни поступал к ним воздух, но чтобы этого воздуха не поступало в топку слишком много и не охлаждало бы горения, то, как и в предыдущих статьях, советую покупать двойные железные, а для богатых и чистых комнат таковые же медные дверцы, о двух полотенцах, причем, при чем во внутреннем, железном, в том и другом случае полотенце, если только в нем не имеется внизу достаточного количества дырочек, то прикажите пробить снизу узкие прозоры так, чтобы в общей сложности они имели площадь от 1 до 1,5 квадратных вершков, и дрова у вас всегда будут прекрасно гореть, а лицевое открытое полотенце всегда будет чистое.
В своде, как раз над топочными дверцами, полезно во время кладки оставлять небольшое отверстие и, от 1 до 1,5 вершков. (разрез АВ и план II), через это отверстие во время топки, будет выходить в канал г излишний дым, а после топки, излишний жар, кроме того, над дверцами при этом устройстве никогда не будет копоти.
